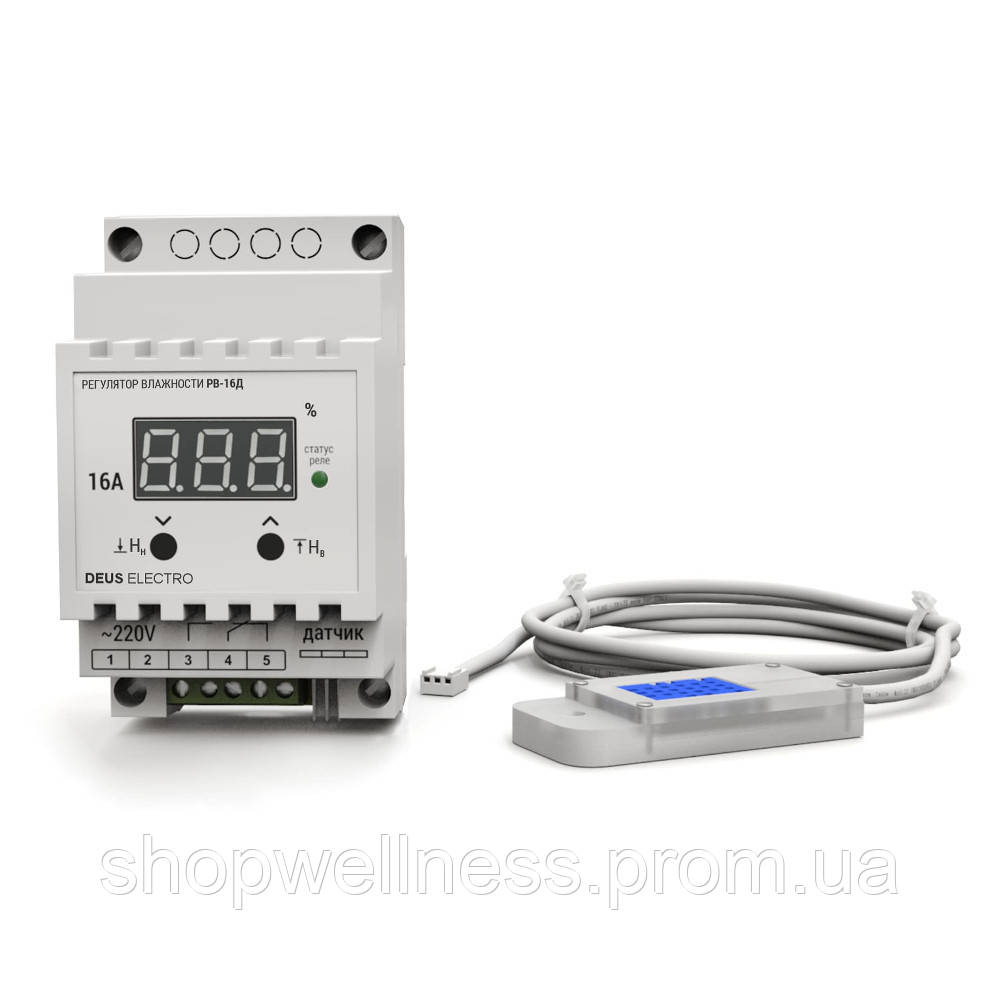

Регулятор-цифровий вимірювач вологості на DIN-рейку РВ-16Д-DHT11 (220В, 16А)

Регулятор-цифровий вимірювач вологості на DIN-рейку РВ-16Д-DHT11 (220В, 16А)

Опис регулятора вологості РВ-16Д-DHT11

Пристрій призначений для регулювання та вимірювання відносної вологості повітря за допомогою управління зовнішнім елементом навантаження (зволожувач або осушувач).

Навантаження

Усередині корпусу регулятора вологості встановлено електромагнітне реле номіналом 16А, що дає можливість підключати активне навантаження до 3 кВт.

Режими

Регулятор вологості має 3 логіки роботи:

1. Осушення – при досягненні вологості верхньої межі, реле – відключить навантаження, і включить її назад, коли вологість опуститься до нижньої межі;
2. Зволоження – при досягненні вологості нижньої межі, реле – відключить навантаження, і включить її назад, коли вологість підніметься до верхньої межі;
3. Вікно – реле включено, коли вологість між верхньою і нижньою межами.

Діапазон вимірювань

Пристрій оснащений виносним знімним датчиком вологості DHT-11, завдяки якому діапазон регулювання і вимірювання знаходиться у межах від 20 до 95%, а довжина з'єднувального дроту становить 180 см (заборонено опускати датчик вологості приладу в рідину!).

Монтаж

Пристрій виконаний в пластиковому корпусі для монтажу на металевий монтажний профіль шириною 35 мм (DIN-рейка).

Термін служби

Ресурс електромагнітного реле, яке встановлено всередині приладу розрахована на 500 000 спрацьовувань під навантаженням і 1 000 000 - без навантаження.

Область застосування

Пристрій розроблений для побутового та промислового застосування. Основне застосування регулятора вологості підтримання необхідної вологості в теплиці, інкубаторі, тераріумі, складі, погребі, сушильній камері і в інших місцях, де потрібна даний процес.

Характеристики регулятора вологості РВ-16Д-DHT11

– максимальний струм активного навантаження: 16 А
– максимальна потужність навантаження: 3520 ВА
– напруга живлення: ~220В ± 10%, 50 Гц
– кількість керуючих каналів: 1 шт
– режим роботи: зволоження, осушення, вікно
– діапазон регулювання вологості: 20 ... 95 %
– дискретність вимірювання і регулювання вологості: 1 %
– похибка вимірювання: ±5 %
– коригування показань поточної вологості: ±8 %
– споживана потужність: не більше 1,5 Вт
– кількість комутацій без навантаження: не менше 1 000 000
– кількість комутацій під навантаженням: не менш 500 000
– ступінь захисту за Гост 14254: IP20
– спосіб кріплення: на DIN-рейку
– датчик вологості (не знімний): DHT11
– довжина з'єднувального дроту датчика вологості: 1,80 м
– температура навколишнього середовища: 0 ... +55 °C
– розміри, ДхШхВ: 89x50x66 мм
– вага: 0,300 кг

Комплект постачання

– пристрій: 1 шт
– датчик вологості: 1 шт
– інструкція по експлуатації: 1 шт
– заводська упаковка: 1 шт
