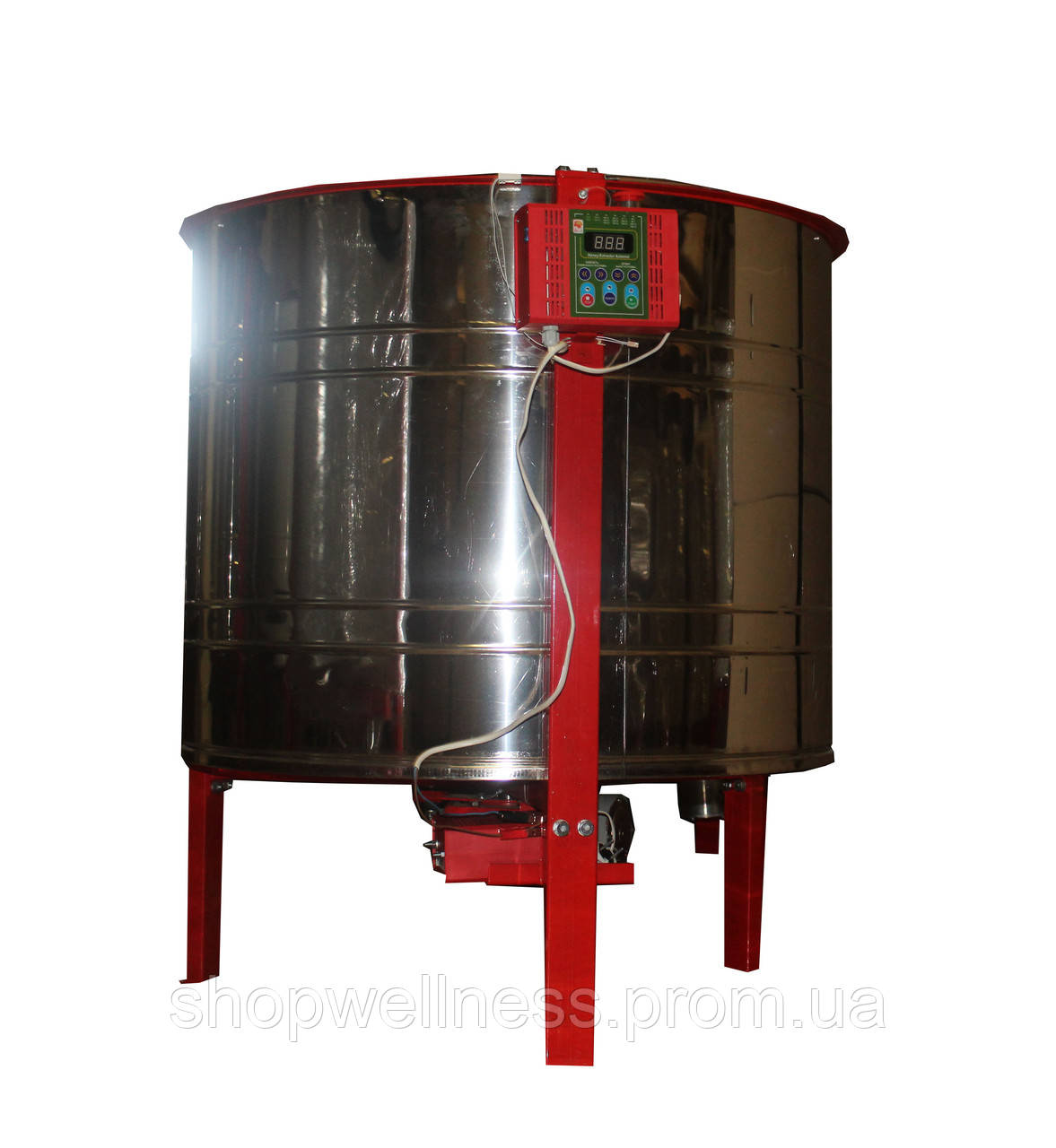

8-мі рамкова Медогонка з поворотом касет під рамку "РУТА", неіржавіюча (ротор Н/Ж, з кришкою)

Медогонка 8-рамкова електропривідні з самооборачивающимися касетами призначена для вилучення бджолиного меду з роздрукованих гніздових і магазинних стільників під дією відцентрової сили.

Особливістю даної медогонки є каркас ротора, зварений з профільної труби і не має перемичок у верхній завантажувальної частини, що більш зручно при завантаженні-вивантаженні рамок. Ротор такої конструкції також краще сприймає дисбаланс від нерівних по масі рамок, пружно компенсує його, коливання в меншій мірі передаються на саму медогонку, внаслідок чого вона стає стійкішою. Медогонка складається з бака з кришками, підставки, електроприводу, ротора з касетами, трансформатора-випрямляча , блоку управління і зливного крана.

Електропривод являє собою мотор-редуктор, насаджений на вал медогонки знизу. Живлення електродвигуна - 24В постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.

Потужність електродвигуна - 300Вт. Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центра і повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоці управління. Медогонка може працювати в ручному режимі, а також в автоматичному (виставляється положенням рукоятки тумблера, розташованого посередині блоку управління).

Робота медогонки в ручному режимі

Для роботи медогонки в ручному режимі необхідно встановити перемикач тумблера у відповідне положення. Вибрати режим роботи на блоці управління (швидкість обертання і тривалість роботи в ручному режимі необхідно підбирати дослідним шляхом у залежності від в'язкості меду) і натиснути кнопку "Пуск".

Характеристика ручного режиму
Діапазон обертів/хв. 50....160
Час роботи, хв 1...5
Напрям обертання Вперед/Назад


УВАГА!

1.Змінювати напрямок обертання (натискати кнопку "Вперед/Назад") до повної зупинки ротора неприпустимо. Це може спричинити перевантаження двигуна і призвести до виходу його з ладу.

2.При виборі ручного режиму необхідно починати з середніх оборотів (не з максимальних).

3.При використанні в якості джерела живлення генератора напруги обов'язково включити в ланцюг додаткове навантаження (наприклад, лампочку потужністю 100...150 Вт).

Робота медогонки в автоматичному режимі

Для работы медогонки в автоматическом режиме необходимо установить переключатель тумблера в соответствующее положение, установить тумблером одну из трех программ (наиболее подходящую), нажать кнопку "Пуск". Скорости вращения, количество поворотов а также время откачки запрограммированы на предприятии-изготовителе и являются неизменными для каждой программы.

                       Характеристики автоматического режима

Зазначені в таблицях Об/хв +- 5% при напрузі в мережі 220в.

Габаритні розміри, мм:

Діаметр бака 900

Висота 1240

Ширина 1150

Маса не більше, кг 65
