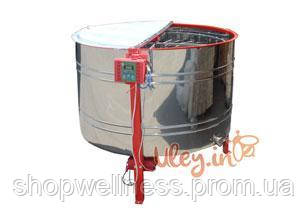

Медогонка 20-ти рамкова нерж. РКС (ротор, касета сітка — н/ж, з кришкою) блок управління ЄВРО - Ремінна.

Медогонка 20-ти рамкова нерж. РКС (ротор, касета сітка — н/ж, з кришкою) блок управління ЄВРО

Особливістю даної медогонки є конструкція ротора, який має розділові пластини. Касети при обертанні ротора не прилягають до обода ротора, а до розділовим пластин, які в свою чергу спираються на касети. Таким чином в тому ж діаметрі бака поміщається більше число касет. Невеликий «недоворот» касет сприяє кращій викачування меду, так як соти теж розташовані під невеликим кутом.

Медогонка складається з бака з кришками, підставки, електроприводу, ротора з касетами, трансформатора-випрямляча (220В/24В), блоку управління і двох зливних кранів.

Бак медогонки виготовлений з листової нержавіючої сталі марки AISI 304, товщиною 0,8 мм
Ротор виготовлений з профільної нержавіючої труби 15х15 мм, Матеріал деталей, що стикаються з медом – антикорозійна сталь, що допускається для контакту з продуктами харчування.
Електропривод являє собою мотор-редуктор, насаджений на вал медогонки знизу. Живлення електродвигуна – 24 Впостійного струму. Також може здійснюватися від мережі змінного струму 220В, через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.
Потужність електродвигуна – 300Вт. Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центра і повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними кнопками на блоці управління. Медогонка може працювати в ручному режимі або в автоматичному.

Габаритні розміри:
Діаметр бака — 1200 мм
Висота бака — 750 мм
Висота медогонки з підставкою — 1110 мм
Ширина — 1400 мм

Ремінь 1-го ступеня приводу (перетин; довжина) — 0; 1000

Ремінь 2-го ступеня приводу (перетин; довжина) — А; 1000

Бак, ротор і касети виготовлені з нержавіючої сталі марки AISI 304.

Необхідна ширина отвору для занесення-виносу медогонки в приміщення в розібраному вигляді – не менше 1000 мм.

Увага!
При роботі від мережі 220 В для запобігання випадкового короткого замикання і виходу з ладу запобіжника необхідно від'єднати проводи від висновків підключення 24 В (при роботі від мережі 220 В до даних висновків підведено 24 В).

Робота медогонки в ручному режимі (РВ)

Швидкість, напрямок і час обертання в цьому режимі виставляються на пульті блоку керування вручну за допомогою відповідних кнопок. Після закінчення обертання в одну із сторін, або натискання кнопки «Стоп» виконується зупинка на 22 сек. Після зупинки, коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом – наприклад, включення реверсу або вхід в меню програмування.

 Вказівка: при роботі медогонки треба дотримувати всі правила проведення робіт по відкачці меду, а саме: частина меду з одного боку сот треба відкачувати на повільних обертах, решту – на швидких. Напрям обертання ротора – вперед нижньою планкою рамки. По мірі накопичення мед зливають через кран в тару.

Характеристика ручного режиму
Діапазон обертів — 50....160/хв.
Час роботи — 0...5 хв.
Напрямок обертання — Вперед/Назад

Увага!
1. Змінювати напрямок обертання (натискати кнопку «Вперед/Назад») до повної зупинки ротора неприпустимо. Це може спричинити перевантаження двигуна і призвести до виходу його з ладу.
2. При виборі ручного режиму необхідно починати з середніх оборотів (не з максимальних).
3.При використанні в якості джерела живлення генератора напруги обов'язково включити в ланцюг додаткове навантаження (мінімальна навантаження вказується в паспорті генератора).

Основні технічні дані:
Струм живлення електродвигуна, постійний — 24 В

Потужність електродвигуна — 300 Вт

Кількість програм управління — 6+ручний режим

Продуктивність (за програмою Р5, при часу на завантаження-вивантаження ~ 1хв) — 210 рамок/год
Маса не більше — 130 кг

Обсяг меду, нагромаджений в медогонці між його обов'язковими сливами (рівень нижніх спиць ротора) — 120 л
Кут повороту касет (а) — 53^про2'

Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті керування одну з програм (Р1;Р2; Р3; Р4; Р5; Р6). Швидкості обертання, кількість поворотів а також час відкачування запрограмовані і є незмінними для кожної програми. Після закінчення обертання в одну із сторін, як і в ручному режимі, провадиться витримка 22 сек.

Характеристики автоматичного режиму
Існує 6 програм, які запрограмовані безпосередньо на заводі виробнику.

Програма 1: -напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.

-напрямок обертання, тому: 110 об/хв, час роботи 1,5 хв.

-напрямок обертання, вперед 110 об/хв, час роботи 1,5 хв.

Програма 2: -напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.

-напрямок обертання, тому: 130 об/хв, час роботи 1,5 хв.

-напрямок обертання, вперед 130 об/хв, час роботи 1,5 хв.

Програма 3: -напрямок обертання, вперед: 80 об/хв, час роботи 1 хв.

— напрямок обертання, тому: 80 об/хв, час роботи 1 хв.

-напрямок обертання, вперед: 150 об/хв, час роботи 1,5 хв.

— напрямок обертання, тому: 150 об/хв, час роботи 1,5 хв.

Програма 4: -напрямок обертання, вперед: 80 об/хв, час роботи 1,5 хв.

-напрямок обертання, тому: 110 об/хв, час роботи 1,5 хв.

-напрямок обертання, вперед 110 об/хв, час роботи 1,5 хв.

Програма 5: -напрямок обертання, вперед: 100 об/хв, час роботи 2 хв.

-напрямок обертання, тому: 110 об/хв, час роботи 2 хв.

Програма 6: -напрямок обертання, вперед: 130 об/хв, час роботи 2 хв.

-напрямок обертання, тому: 130 об/хв, час роботи 2 хв.

Зазначені в таблицях Об/хв ± 5% при напрузі в мережі 220 В.

Робота медогонки в ручному режимі:
Привід медогонки складається з електродвигуна і 2-х ступінчастою пасової передачі, закритим кожухом.
Живлення електродвигуна – 24В постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч , який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.

Для роботи медогонки в ручному режимі необхідно встановити перемикач перемикача у відповідне положення. Вибрати режим роботи на блоці управління
(Швидкість обертання і тривалість роботи в ручному режимі необхідно підбирати дослідним шляхом у залежності від щільності меду). Натиснути кнопку «Пуск»

 Характеристики ручного режиму :

Діапазон обертів / хв — 50 .... 160
Час роботи, хв — 1 ... 5
Напрям обертання — Вперед / Назад

За допомогою даної медогонки можна відкачувати мед з рамок Дадан — 300 мм, Рута — 230 мм, дві Магазинні рамки на 145 мм і Українська — 435 мм

ГАРАНТІЯ 2 РОКИ.
