Пристрій для натягування дроту (натягувач дроту) призначений для натягування дроту на бджолину рамку.

Технічна характеристика:
— габаритні розміри : 650 х 350 х 200 мм
— вага : не більше 4 кг.
— кількість рядів дроту — від 2 до 5
— продуктивність — 1 рамка / хв

Порядок роботи:

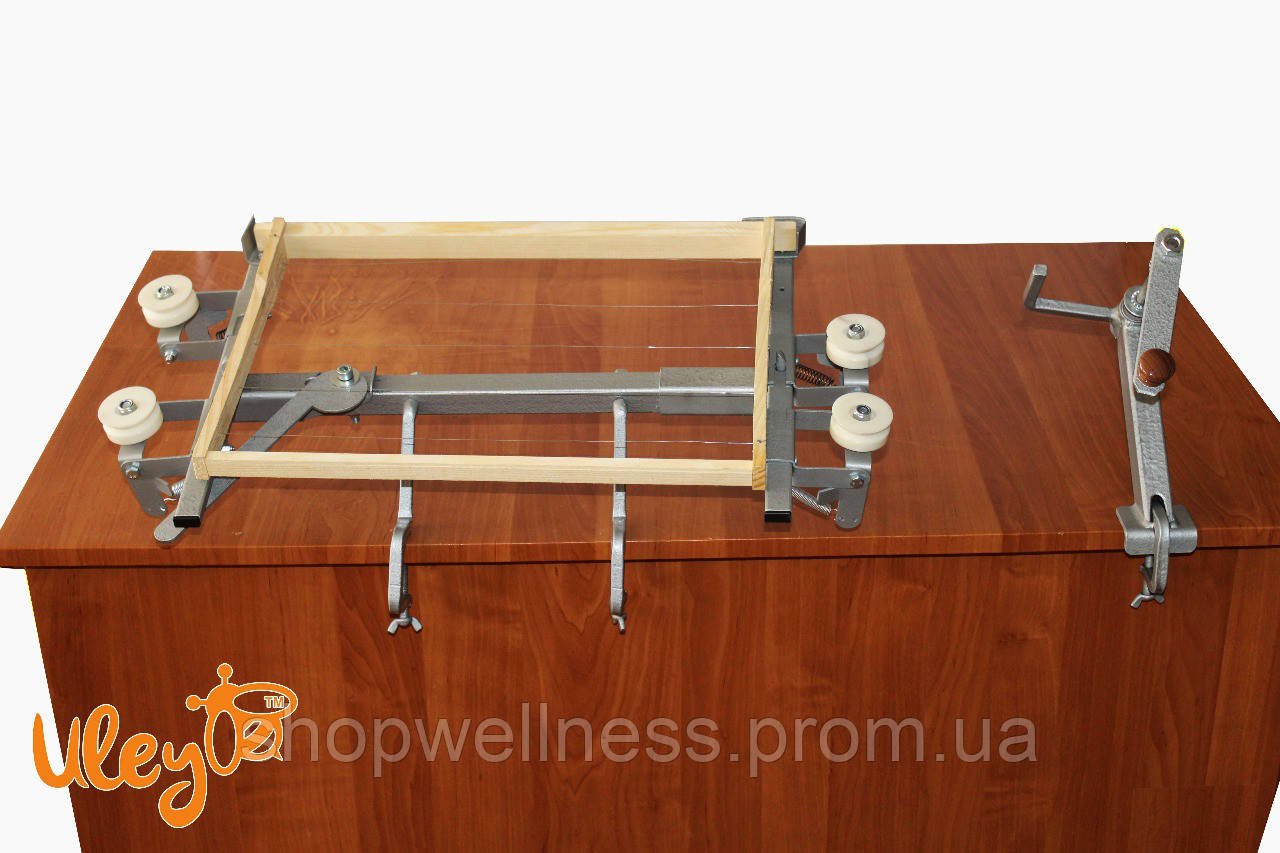

-встановити і закріпити на столі пристрій для натягування дроту (ручка поз. 4 спрямована до оператора) і Котушкодержатель як показано на рис. 1
-в котушку з дротом вставляємо трубку з різьбленням і затискають з обох сторін гайками з шайбами, з боку довгою різьблення між шайбою і гайкою ставимо ручку (поз .2). На шпильку котушкодержателя надягаємо трубку з котушкою і фіксуємо гайкою (поз.3). на шпильці (гайку не затискаємо).
-встановити рамку на пристрій і провести регулювання бічного затискача (поз.4) гвинтом (рис. 2, поз.9), так щоб при закладенні рамки злегка прогиналися бічні планки. Провести регулювання натяжних шківів (поз. 5,6,7,8), і котушкодержателя.
-шківи чітко встановлюються між отворами, Котушкодержатель потрібно встановити так, щоб дріт проходила у вхідний отвір з найменшим перекосом.
-заправити дріт у рамку пропускаючи його через канавки шківів і зафіксувати кінець, натягувати назад плавно і без ривків.
-натяжні шківи повинні автоматично скидати дріт почергово від місця кріплення. Якщо є проблема з автоматичним скиданням — перевірити легкість обертання шківа і натяг пружин. Пружини мають різну жорсткість, тому міняти місцями їх не можна, але їх можна послабити (розтягнути) або посилити (вкоротити пружину) в процесі використання пристрою.
-закріпити і відрізати провід, послабити бічний затиск, вийняти рамку.
-по закінченні роботи протерти пристрій сухою ганчіркою. Зберігати у сухому приміщенні.
