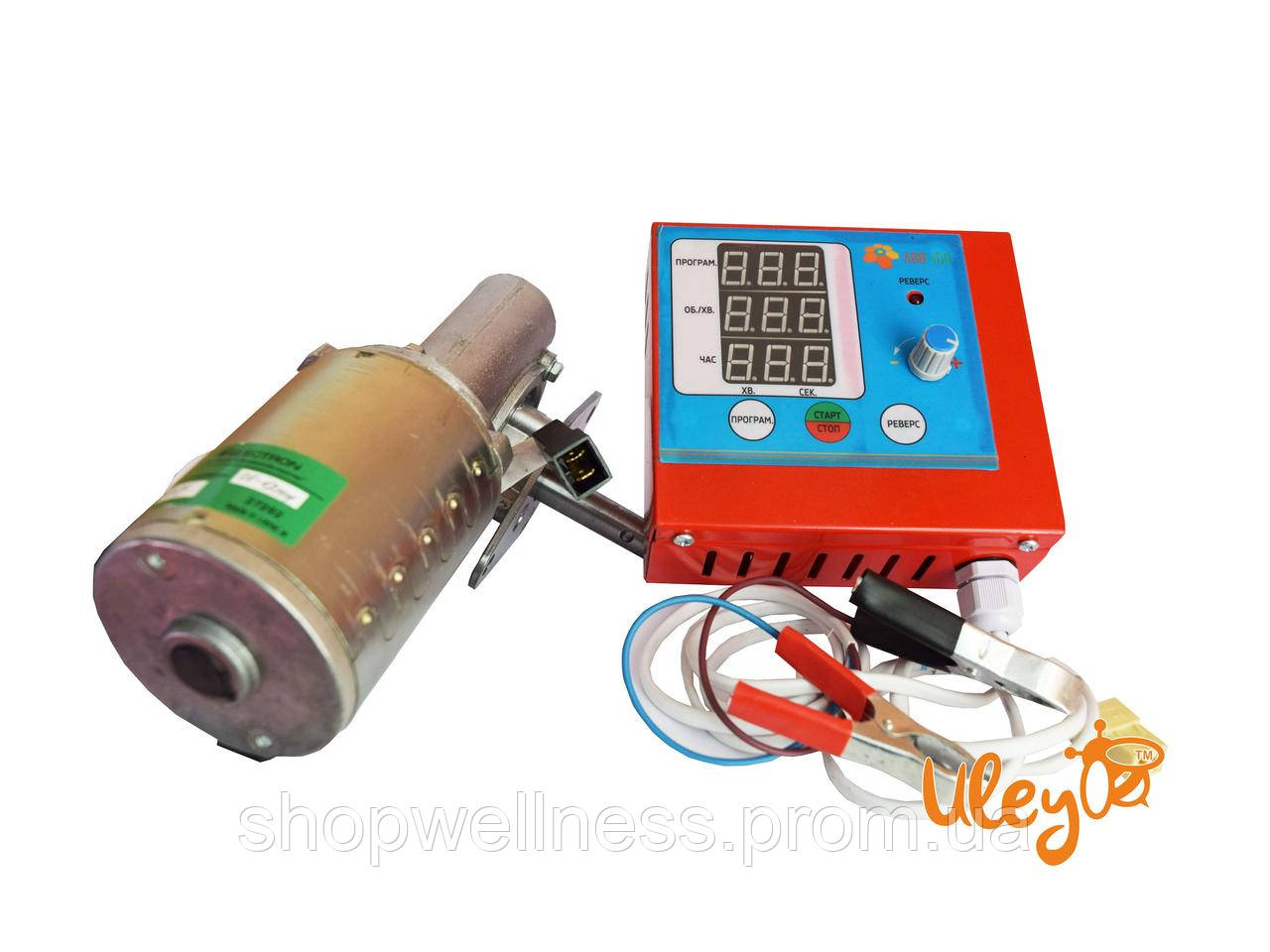

Привід медогонки електричний – 12V (металевий пульт, 9 програм) – Модель 2

Привід медогонки електричний – 12V (металевий пульт, 9 програм), призначений для механізації процесу відкачування меду. Електропривод працює від акумулятора напругою 12V, так само підключається до мережі 220V через блок живлення. Оберти регулюються пультом управління. Даний електропривод повністю взаємозамінний з ручними редукторами медогонок, у яких діаметр вала ротора більше 14 мм.

Технічні характеристики:
Струм живлення – 12 V (постійна)
Потужність електродвигуна – 75 ВТ
Діапазон регулювання обертів в хвилину – 30...180
Маса блоку управління, кг – 2,65
Діаметр валу редуктора – 14 мм
Довжина валу редуктора – 50 мм
Корпус редуктора – алюмінієвий
Корпус пульта управління – металевий.

Габаритні розміри:
Редуктор з двигуном:
Довжина – 222 мм
Ширина – 113 мм
Висота – 130 мм
Пульт управління:
Довжина – 222 мм
Ширина – 113 мм
Висота – 130 мм

Пульт керування електропривода медогонки (ПУМ):
На лицьовій стороні пульта розташовані кнопки управління і світлодіодні пристрої відображення інформації. Призначення всіх органів управління і відображення інформації позначається відповідними написами на панелі ПУМ.
До органів управління медогонкой належать кнопки "ПРОГРАМА", "СТАРТ/СТОП", "РЕВЕРС" і енкодер (обертова ручка з кнопкою).
Кнопка "ПРОГРАМА" призначена для вибору режиму роботи (програми) медогонки.
Кнопка "СТАРТ/СТОП" дозволяє запускати або зупиняти виконання обраної програми.
Кнопка "РЕВЕРС" визначає напрямок обертання приводу медогонки. Всі програми стартують з обраного початкового стану напрямку обертання. Натискання кнопок і моменти пуску і зупинки роботи медогонки супроводжуються короткими звуковими сигналами. Зміна параметрів швидкості або часу роботи медогонки здійснюється обертанням ручки енкодера у відповідну сторону .
Енкодер містить вбудовану кнопку перемикання вибору корекції (завдання) швидкості або часу обертання ротора медогонки. Натисканням ручки енкодера можна вибрати режим корекції швидкості або часу обертання ротора. Вибір режиму корекції швидкості обертання підтверджується включенням точки в останньому розряді індикатора швидкості.
Інформація про режим роботи, встановленої і поточної швидкості та часу обертання відображаються на електронному табло.
Верхній індикатор вказує на обраний режим роботи медогонки і номер циклу запущеної в роботу програми.
Середній індикатор відображає задану для обраної програми швидкість обертання ротора в режимі очікування і поточну швидкість обертання в поточному циклі роботи.
Інформація про швидкості обертання ротора представлена в % (відсотках) від максимальної від максимальної швидкості 180 оборотів в хвилину.
Нижній індикатор в режимі очікування показує встановлену для даної програми час роботи (час роботи першого циклу) або час до закінчення циклу в режимі роботи.
Зелений світлодіод "РЕВЕРС" відображає задане або поточний напрямок обертання. При вимкненому світлодіоді "РЕВЕРС" обертання медогонки – за годинниковою стрілкою, а при включеному – проти.

Програми для відкачування меду (обороти уканы у відсотках від максимальних 180 об/хв (програми бджоляр вибирає залежно від сорту і в'язкості меду):
P0 – ручний режим, складається з одного циклу рабаты, з параметрами обертання (швидкість, час і напрями), заданими бджолярем.
P1 – вперед 50% оборотів 1,5 хв; тому 65% обертів 1,5 хв; вперед 65% оборотів, 1,5 хв.
P2 – вперед 50% оборотів 1,5 хв; тому 75% оборотів 1,5 хв; вперед 75% оборотів, 1,5 хв.
P3 – вперед 50% оборотів 1,5 хв; тому 85% обертів 1,5 хв; вперед 85% оборотів, 1,5 хв.
P4 – вперед 50% оборотів 1,5 хв; тому 95% обертів 1,5 хв; вперед 95% оборотів, 1,5 хв.
P5 – вперед 50% оборотів 1 хв; назад 55% обертів 1,5 хв; вперед 75% оборотів, 1,5 хв; тому 75% оборотів, 1,5 хв.
P6 – вперед 50% оборотів 1 хв; назад 55% обертів 1,5 хв; вперед 85% оборотів, 1,5 хв; тому 75% оборотів, 1,5 хв.
P7 – вперед 50% оборотів 1 хв; назад 55% обертів 1,5 хв; вперед 95% оборотів, 1,5 хв; тому 95% оборотів, 1,5 хв.
P8 – вперед 50% оборотів 1 хв; назад 55% оборотів 1 хв; вперед 80% оборотів, 2 хв; тому 80% оборотів, 2 хв.
P9 – вперед 50% оборотів 1 хв; назад 55% оборотів 1 хв; вперед 90% оборотів, 2 хв; тому 90% оборотів, 2 хв.

Програми 1-4 з складаються з трьох циклів, а програми 5-9 – з чотирьох циклів роботи медогонки. Кожен цикл включає плавний розгін ротора медогонки до фіксованої для даного циклу швидкості обертання, основний режим роботи відповідно до обраної програми, плавне гальмування з витримкою часу до повної зупинки барабана і включення реверсу. Час розгону і гальмування не входить під час циклу, наведене в таблиці 1. Після закінчення кожного циклу (крім останнього) пульт управління медогонки переходить в режим очікування, необхідний для ручного повернення касет. При цьому індикатор швидкості обертання вимкнений, а на індикаторі часу роботи включені три горизонтальні смужки.
Для продовження роботи медогонки (виконання наступного циклу програми) необхідно натиснути кнопку “СТАРТ/СТОП“, а для виходу з програми – кнопку енкодера.
Після запуску та в процесі роботи будь-якої програми кнопки «ПРОГРАМА» і «РЕВЕРС» заблоковані

ГАРАНТІЯ – 2 роки.
